HJ331
发布时间：2024-10-28 14:07:46点击：
符合标准：
钢质海船入级规范 II YTM III YM
AWS-A5.17 F6A2-EH12 F7A2-EH14 JIS Y6F53-W41
说明：

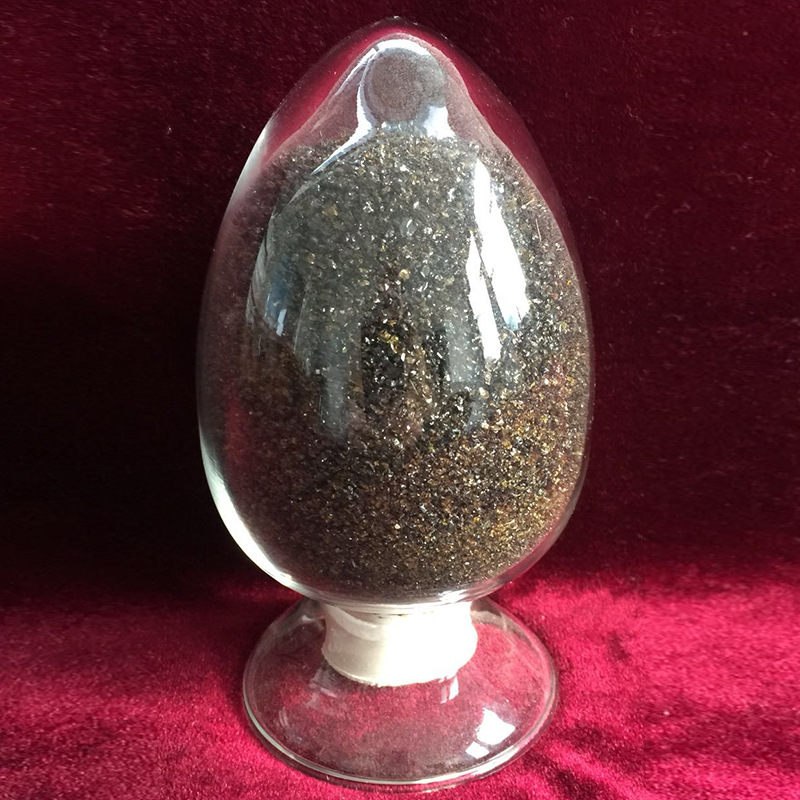

HJ331是熔炼型中锰高硅焊剂，呈现草绿色玻璃颗状，粒度为12-60目。采用交直流两用，直流焊时焊丝接正极。焊接工艺性能良好，抗裂性良好。
用途：
配合H08A、H08MnA及H10Mn2GA(EH14)等焊丝，可焊接(A3、20G、16Mn、16MnR、A32、E36等)低碳钢低合金钢及高强钢，用于造船及压力容器的焊接。
焊剂化学成分参考值(%)：
| SiO2+MnO+Al2O3 | CaF2+CaO+MgO | S | P |
| 20-60 | 10-30 | ≤0.06 | ≤0.08 |
| 试验项目 | ó b Mpa | ó s Mpa | δ 5 % | 冷弯(a=120) | Akv(J) | |
| 0℃ | -20℃ | |||||
| H10Mn2G+D36(全熔敷保证值) | 490-660 | ≥375 | ≥22 | OK | \ | ≥34 |
| H10Mn2G+D36(对接保证值) | ≥490 | \ | \ | OK | ≥34 | \ |
1.焊剂在使用前须经300℃-350℃左右烘焙2小时。
2.焊前应焊件上的铁锈、油污、水分等杂质。
