HJ251
发布时间：2024-10-28 13:56:29点击：
符合标准（Standards）
GB/T12470 F48A0-H10Mn2

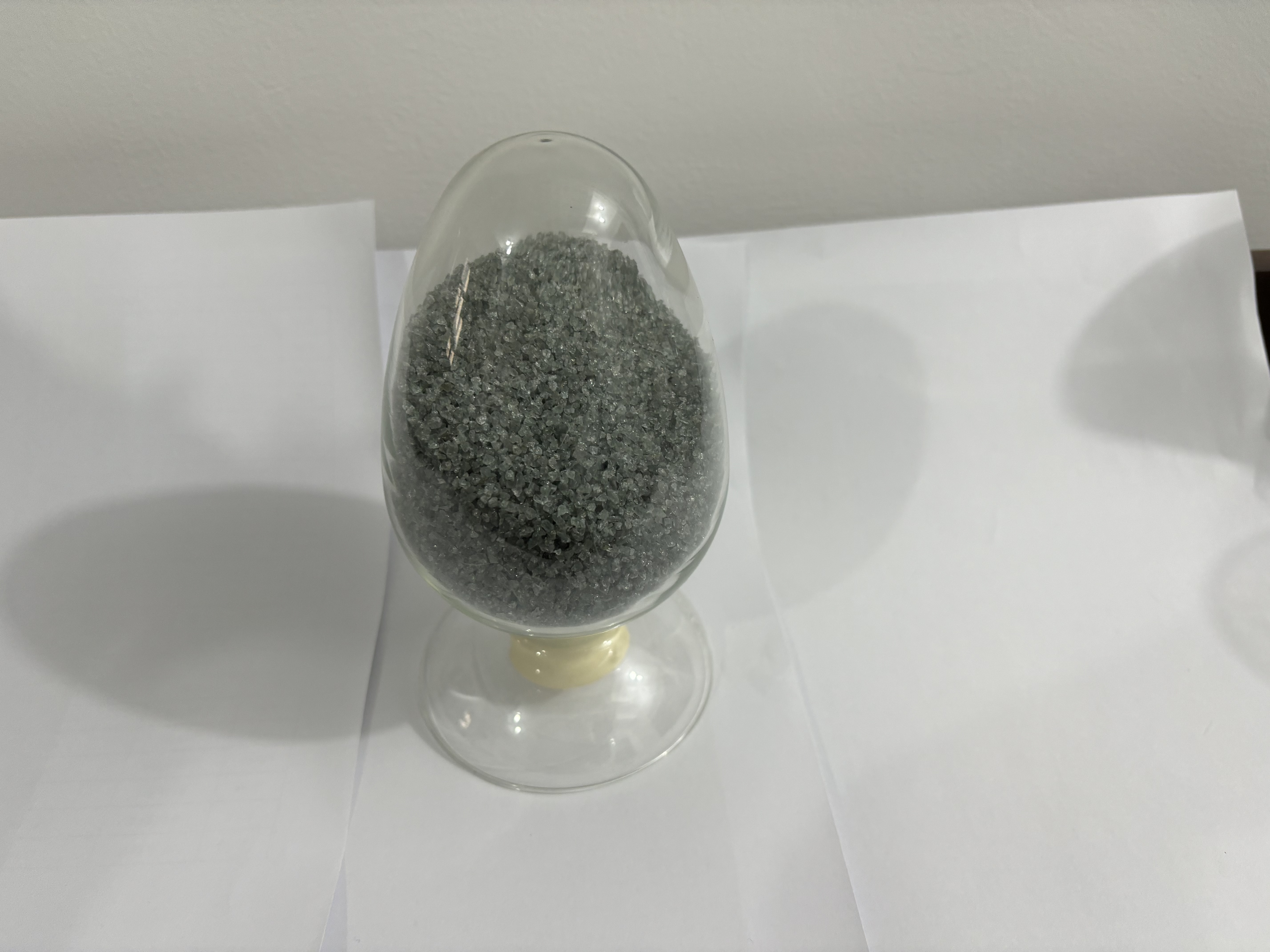

说明：HJ251是熔炼型低锰中硅中氟焊剂，为淡黄色至浅绿色浮石状颗粒，粒度为10-60目。采用直流电源，焊丝接正极，焊接工艺性能良好。
用途：配合铬钼钢焊丝焊接珠光体耐热钢。如焊汽轮机转子。也可用于焊接其它低合金钢。
焊剂化学成分参考值(%)：
| SiO2+Al2O3 | CaF2+CaO+MgO | S | P |
| 36-45 | 40-53 | ≤0.05 | ≤0.08 |
熔敷金属力学性能参考值：
| 试验项目 | ó s (Mpa) | ó b (Mpa) | δ5( %) | Akv(J), 0℃ |
| 保证值 | ≥380 | 480-660 | ≥22 | ≥27 |
| 实测值 | 414 | 530 | 30 | 115 |
1.焊剂在使用前须经300-350℃左右烘焙2小时。
2.焊前应焊件上的铁锈、油污、水分等杂质。
