SJ101NQ
发布时间：2024-09-29 08:48:27点击：

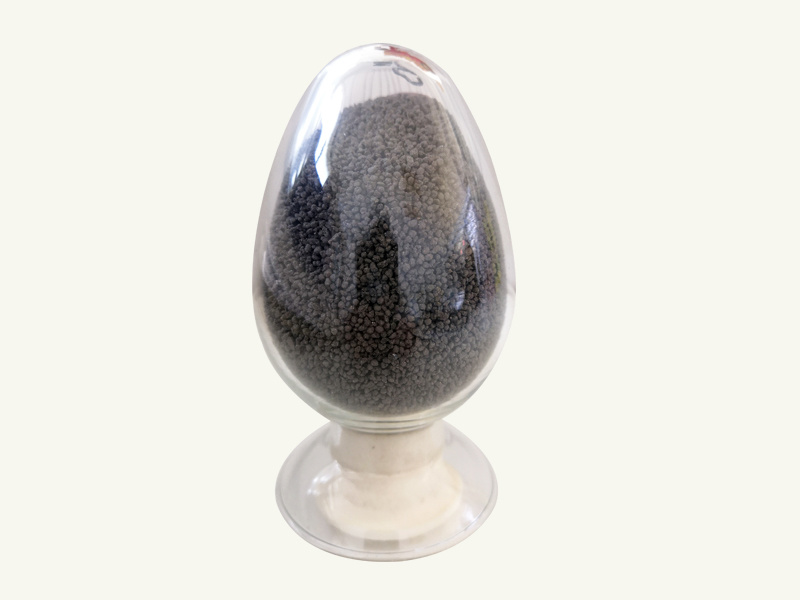

SJ101NQ是氟碱型烧结焊剂，碱度约为2.2，为灰色球型颗粒，粒度为10-60目（2.0-0.28mm）。焊剂的熔敷金属纯净，焊缝成型美观，容易脱渣。可交直流两用，直流焊接时焊丝接正极。
符合标准（Standards）
TB/T 2374 ISO 14174-S A FB 1
说明
SJ101是氟碱型烧结焊剂，碱度约为2.2，为灰色球型颗粒，粒度为10-60目（2.0-0.28mm）。焊剂的熔敷金属纯净，焊缝成型美观，容易脱渣。可交直流两用，直流焊接时焊丝接正极。
用途
可用于集装箱，铁道机车车辆等耐大气腐蚀的焊接。
焊剂化学成分
|
SiO2+TiO2 |
CaO+MgO |
Al203+MnO |
CaF2 |
S |
P |
|
22.2 |
29.6 |
31.8 |
16.2 |
0.021 |
0.022 |
熔敷金属力学性能
|
配用焊丝 |
屈服强度 |
抗拉强度 |
延伸率 |
KV2（J） |
|
-40℃ |
||||
|
H10Mn2 |
440 |
540 |
32 |
115 |
注意事项：
1.焊剂在使用前须经300-350℃烘焙2小时。
2.焊前应清除焊件上的铁锈、油污、水分等杂质。
