SJ101C
发布时间：2024-09-29 08:43:25点击：

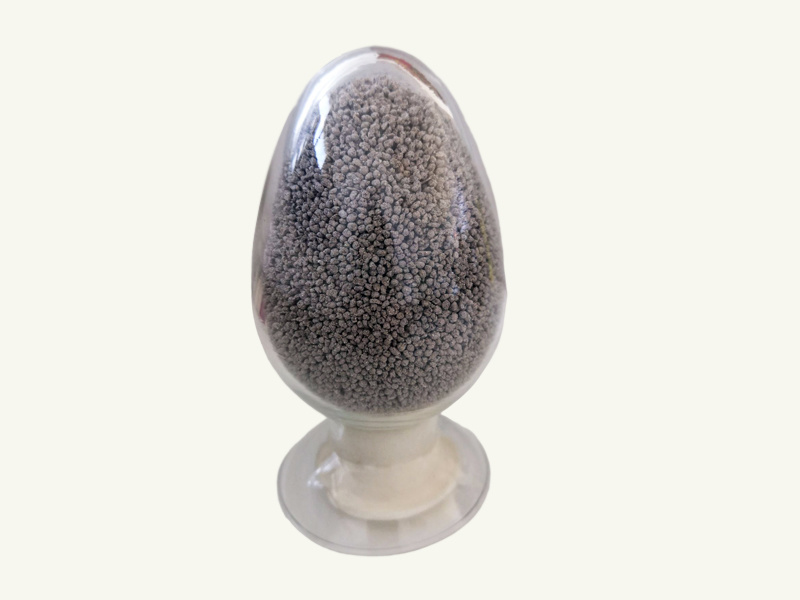

SJ101C是氟碱型船用烧结焊剂，碱度约为1.8，为灰色球型颗粒，粒度为10-60目（2.0-0.28mm）。
符合标准（Standards）
GB/T 5293 S 49 A 2 FB-SU34 ISO 14174-S A FB 1
说明
SJ101C是氟碱型船用烧结焊剂，碱度约为1.8，为灰色球型颗粒，粒度为10-60目（2.0-0.28mm）。具有优良的焊接工艺性能，冶金反应充分，电弧燃烧稳定，脱渣容易，焊缝成形美观，熔敷金属具有较高的低温冲击韧性。可交直流两用，直流焊接时焊丝接正极。
用途
配合适当焊丝（如H08MnA、H10Mn2等），用于船体结构的焊接，也可以用于锅炉、压力容器、管道等重要结构的焊接。
焊剂化学成分
|
SiO2+TiO2 |
CaO+MgO |
Al203+MnO |
CaF2 |
S |
P |
|
18.8 |
32.6 |
24.2 |
24.35 |
0.024 |
0.026 |
熔敷金属力学性能
|
配用焊丝 |
屈服强度 |
抗拉强度 |
延伸率 |
KV2（J） |
|
-20℃ |
||||
|
H08MnA |
400 |
510 |
33 |
115 |
|
H10Mn2 |
430 |
560 |
32 |
130 |
注意事项：
1.焊剂在使用前须经300-350℃烘焙2小时。
2.焊前应清除焊件上的铁锈、油污、水分等杂质。
