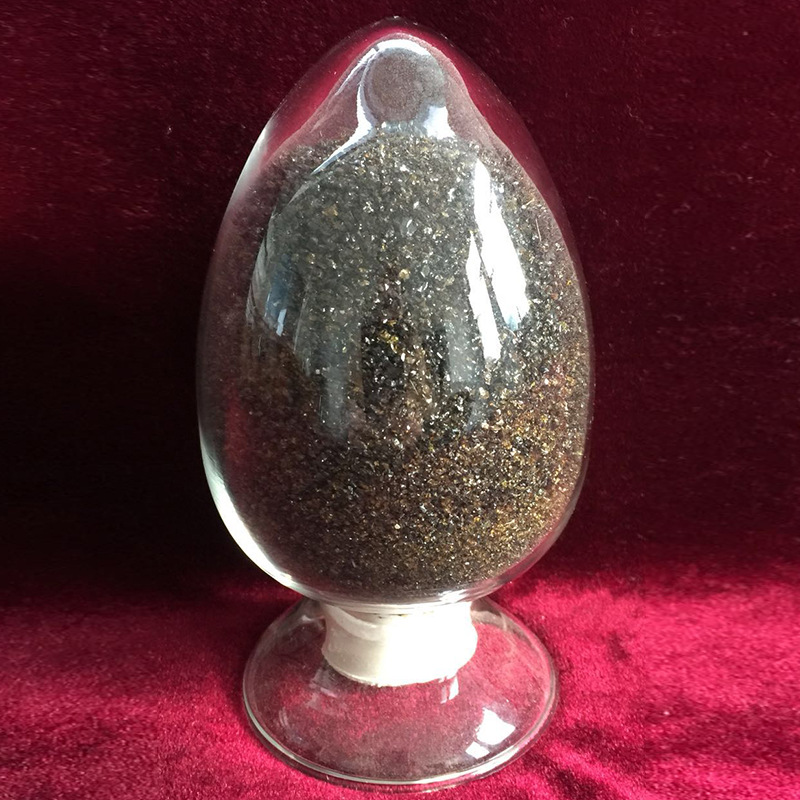

HJ350
发布时间：2024-10-07 09:12:33点击：
符合标准（Standards）
NB/T 47018 F5A2-H10Mn2
GB/T5293 S49A2 AB-SU34
GB/T5293 S49A2 AB-SU34
说明
HJ350焊剂是中锰中硅中氟熔炼焊剂，焊接波纹细腻，成型美观，抗锈性交
HJ350焊剂是中锰中硅中氟熔炼焊剂，焊接波纹细腻，成型美观，抗锈性交
用途
500Mpa 级锅炉及压力如容器承压设备，Q345R、16MnR等的埋弧焊接
熔敷金属力学性能:
焊剂品质要求:
500Mpa 级锅炉及压力如容器承压设备，Q345R、16MnR等的埋弧焊接
焊丝及熔敷金属化学成分例值(质量分数):%
| 项目 | C | Mn | Si | S | P | Cr | Ni | Cu |
| 焊丝 | ≤0.12 | 1.50-1.90 | ≤0.07 | ≤0.015 | ≤0.015 | ≤0.20 | ≤0.30 | ≤0.35 |
| 熔敷金属 | — | — | — | ≤0.015 | ≤0.015 | — | — | — |
| 焊丝及焊剂组合 |
抗拉强度
Rm(MPa)
|
屈服强度
ReL 或 Rp0.2(MPa)
|
伸长率A/% | 射线探伤 |
冲冲击功
KV2(J)
|
弯曲 | 扩散氢mL/100g |
|
H10Mn2
HJ350
|
490-600 | ≥390 | ≥22 | I级 | ≥36(-20°C) | 合格 | ≤7 |
P(磷)含量:≤0.040%
焊剂含水量:≤0.10%
机械夹杂物:≤0.30%
注意事项:
1.焊接线能量将直接影响焊缝金属的力学性能。用户使用前，应根据自身的焊接条件进行工艺评定，并制定合适的工艺规范。
2.焊前须清除焊接面上的铁锈、油污、水分等杂质。
3.焊剂使用前须烘焙 1-2小时(烧结焊剂烘焙温度 300-350℃，熔炼焊剂烘焙温度 200-250°C);焊丝使用前应是干净，无油、锈及水。
