SJ101GX
发布时间：2024-09-29 09:14:05点击：
符合标准（Standards）
GB/T 5293 S55A3 AB-SM3
AWS A5.23M F55A3-EA4-A2
说明

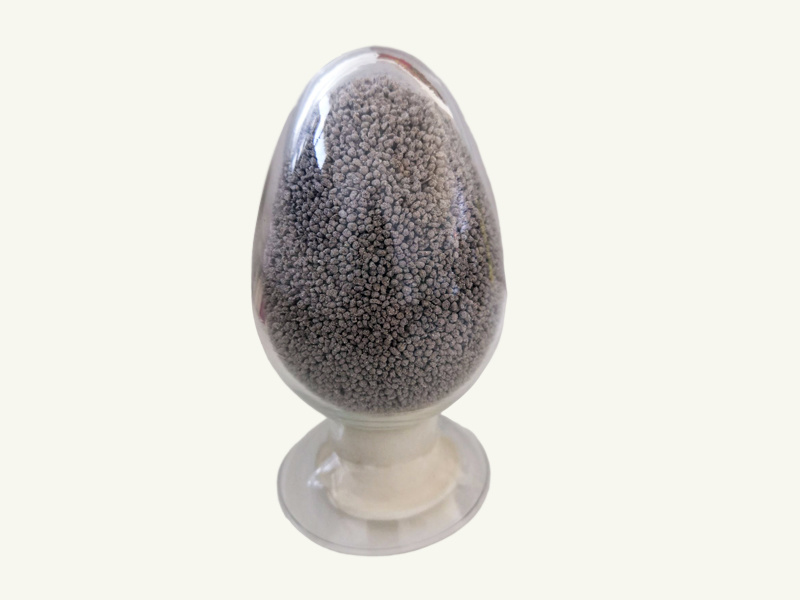

101GX是铝碱型管线钢专用烧结焊剂。呈球形颗粒，粒度10~40目。SJ101GX具有优良的焊接工艺性能，电弧燃烧稳定，焊缝成形美观，脱渣容易。焊金属具有低S、低P、低扩散氢含量等特以及优良的低温冲击韧性和抗裂性能。
101GX是铝碱型管线钢专用烧结焊剂。呈球形颗粒，粒度10~40目。SJ101GX具有优良的焊接工艺性能，电弧燃烧稳定，焊缝成形美观，脱渣容易。焊金属具有低S、低P、低扩散氢含量等特以及优良的低温冲击韧性和抗裂性能。
用途
用于强度等级相当，S、P含量有较高要求的管线钢、低合金钢的焊接。
焊剂化学成分
用于强度等级相当，S、P含量有较高要求的管线钢、低合金钢的焊接。
焊剂化学成分
焊丝及熔敷金属化学成分例值(质量分数):%
| C | Mn | Si | S | P | Cr | Ni | Mo | Cn | |
| 焊丝 | 0.080 | 1.42 | 0.21 | 0.008 | 0.011 | 0.02 | 0.02 | 0.33 | 0.20 |
| 熔敷金属 | 0.070 | 1.16 | 0.47 | 0.010 | 0.012 | 0.02 | 0.06 | 0.26 | 0.15 |
熔敷金属力学性能:
|
抗拉强度 Rm(MPa) |
屈服强度 ReL 或 Rp0.2(MPa) |
断后伸长率 A(%) |
-30℃冲击功 KV2(J) |
|
| 标准值 | 550~740 | ≥460 | ≥ 17 | ≥27 |
| 例值 | 630 | 540 | 24 | 8 |
熔敷金属 X射线探伤要求:I级
焊剂品质要求:
1.焊剂的硫含量≤ 0.050%
2.焊剂的磷含量≤ 0.060%
注意事项:
1.焊剂使用前须经 300~350℃烘焙1~2小时，焊丝使用前应是干燥,无油、锈状态。
2.焊接处须彻底清除油污、铁锈、水份等表面杂质。
