产品中心

<<返回上一页

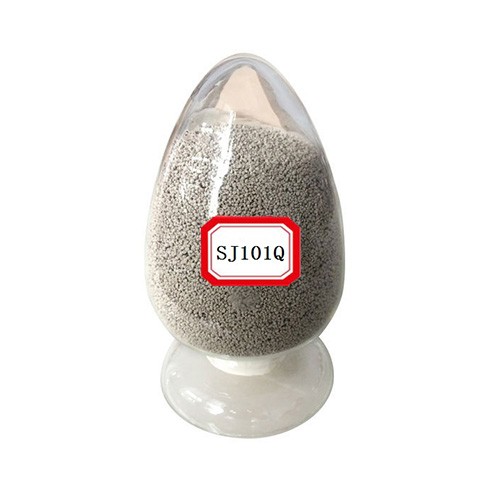

SJ101Q

发布时间：2023-11-09 18:00:00点击：

SJ101Q


  • 产品说明：
  • 氟碱型高碱度烧结焊剂，碱度约为2.0，焊剂为圆形颗粒粒度为10～40目，松装比：1.2-1.25g/cm3。具有优良的焊接工艺性能，电弧燃烧稳定，坡口内脱渣性能优良，焊接成形美观，熔敷金属具有较高的低温冲击韧性。适用于直流焊接，焊丝接正极。
  • 符合标准：

  • GB/T 5293-2018 S 49A 4 FB-SU34

    GB/T 5293-2018 S 49A 4 FB-SUG

    GB/T 36037-2018 S A FB 1

    AWS A5.17 F7A4-EH14

    AWS A5.17 F7A4-EG

    NB/T47018-2017

  • 应用范围：
  • 该焊剂为焊接桥梁用钢专用焊剂，配合适当的焊丝，可焊接多种低合金桥梁钢，船舶、风塔风电焊接、压力容器用钢。
  • 焊接位置：
  • 平角焊
  • 注意事项：

  • 施焊前，焊剂必须在大约300-350℃（572-662℉）温度下烘焙2小时

    施焊前，务必清除母材表面的锈斑、水垢、底漆等杂质，以获得优良的焊接熔敷金属

    在多层焊的情况下，坡口焊接的打底焊要求小的电流和焊速

    定期添加新的焊剂以防止再利用焊剂时所产生的焊剂缺陷和不良的焊道表面成型

  • 包装形式：

  • 25Kg/袋装、25Kg/桶装、400Kg/吨包

    如需其他包装形式，请联系我们

焊剂化学成分（wt%）典型值：


SiO2+TiO2CaO+MgOAl2O3+MnOCaF2SP
SJ101Q16.7538.1120.8723.10.0270.031

熔敷金属力学性能典型值（焊态）：

焊剂/焊丝屈服强度（MPa）抗拉强度（MPa）伸长率     （%）V型缺口冲击韧性J      等级
SJ101Q/ H08Mn2E45356729115@-40℃GB：S 49A 4 FB-SUG
SJ101Q/SU344295373067@-40℃GB：S 49A 4 FB-SU34
