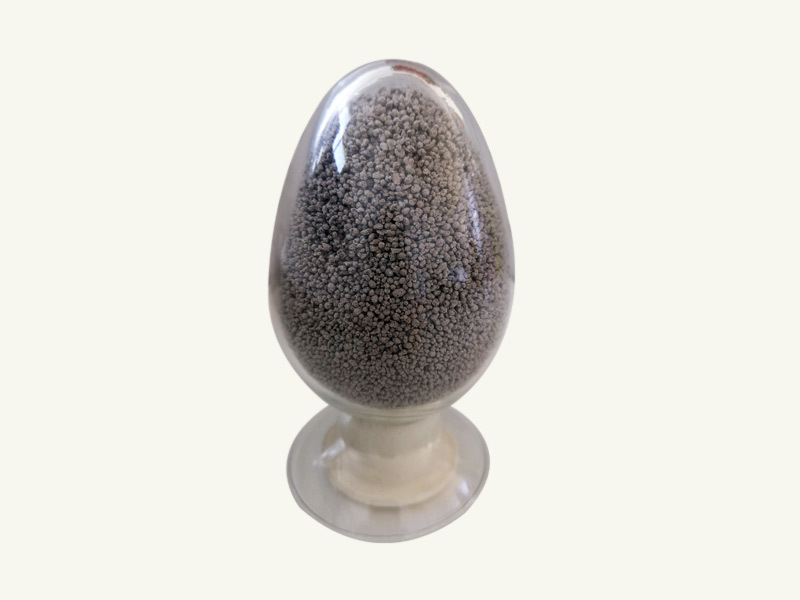

SJ102GX
发布时间：2024-10-02 14:56:36点击：
符合标准（Standards）
GB/T 36034 S62A4 FB-SG
AWS A5.23/A5.23M F62A4-EG
ASIME SFA-5.23/SFA-5.23M F62A4-EG
说明:
SJ102GX是氟碱型管线钢专用烧结焊剂，粒度10~40目。SJ102GX具有优良的焊接工艺性能，电弧燃烧稳定、焊缝成形美观，脱渣容易，焊缝具有优良的低温冲击韧性和抗裂性能。
用途:
主要用于X80管线钢的埋弧焊接，也可用于其它高强高韧性钢的焊接，如WPHY80 钢。
说明:
SJ102GX是氟碱型管线钢专用烧结焊剂，粒度10~40目。SJ102GX具有优良的焊接工艺性能，电弧燃烧稳定、焊缝成形美观，脱渣容易，焊缝具有优良的低温冲击韧性和抗裂性能。
用途:
主要用于X80管线钢的埋弧焊接，也可用于其它高强高韧性钢的焊接，如WPHY80 钢。
焊丝及熔敷金属化学成分例值(质量分数):%
| C | Mn | Si | S | P | Ni | Mo | Cu | |
| 焊丝 | 0.061 | 1.75 | 0.26 |
0.003
|
0.003 | 0.46 | 0.43 | 0.08 |
| 熔敷金属 | 0.059 | 1.93 | 0.35 | 0.006 | 0.018 | 0.38 | 0.38 | 0.07 |
熔敷金属力学性能:
|
抗拉强度
Rm( MPa )
|
屈服强度 Rpo.2( MPa) |
断后仲长率 A(%) |
-20℃冲击功
KV(J)
|
-40℃冲击功
KV2(J)
|
|
| 标准值 | 620-820 | ≥ 500 | ≥ 15 | 平均值≥ 47 | 平均值≥ 27 |
| 例值 | 674 | 568 | 26 | 170152161 | 877458 |
熔敷金属 X射线探伤要求:I级
焊剂的硫、磷含量要求:
1.焊剂的硫含量≤ 0.030%
2.焊剂的磷含量≤ 0.040%
注意事项:
1.焊剂使用前必须 300-350℃烘焙1-2小时，焊丝使用前应是干燥、无油、无锈状态。
2.焊接处需彻底清除油污、铁锈、水份等表面杂质。
3.采用直流反极性焊接，焊丝接正极。4.由于焊接方法，破口形式对焊缝金属的性能均有一定的影响。以上焊接方法、条件极其规范的建议仅供参考，用户将焊丝用于正式产品焊接前应根据自身焊接特点进行工艺评定。
